チャンバーボックスの基本と仕組み｜空調設備を支える重要部品を徹底解説

空調設備やダクト工事の図面を見ると、よく登場するのが「チャンバーボックス」という部品です。

名前は聞いたことがあっても、具体的にどんな役割を果たしているのか分からない人も多いでしょう。

チャンバーボックスは、空気の流れを整え、建物全体に均一な風を届けるための重要な装置です。

この記事では、チャンバーボックスの基本構造や仕組み、チャンバー・ダクトとの違い、設計・施工のポイントまでを分かりやすく解説します。

空調効率と快適性を支える“空気の要”とも言えるチャンバーボックスの基礎を一緒に学びましょう。

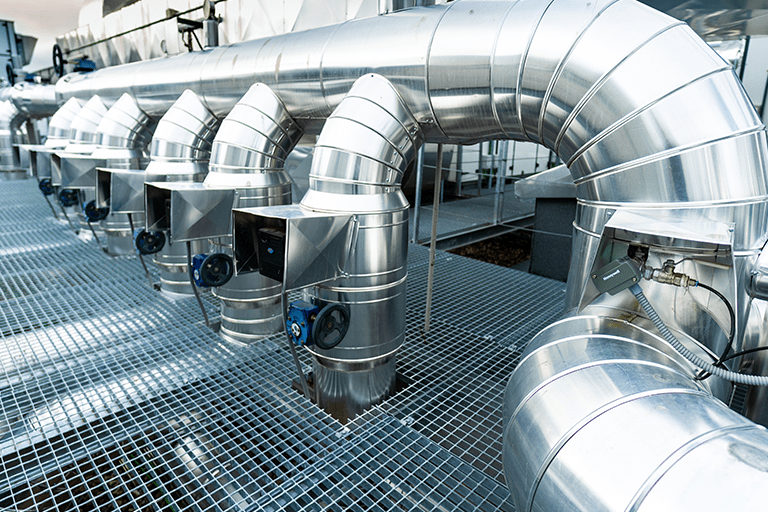

チャンバーボックスとは？基本構造と役割

チャンバーボックスとは、空調設備において空気を均一に分配するための箱型装置です。

ダクトから送られてくる空気を一度ためて、圧力を安定させながら複数の吹き出し口へスムーズに分配します。

建物内の空調効率や静音性を高めるうえで欠かせない部品であり、オフィスや商業施設、工場など幅広い場所で使用されています。

チャンバーボックスは「空気の中継点」としての役割を果たすのが大きな特徴です。

チャンバーやダクトとの違いとは？

空調設備で似た言葉として「チャンバー」や「ダクト」があります。

チャンバーは空調機や送風機などと接続され、空気をためる大きな箱のことを指します。

一方でチャンバーボックスは、ダクトの末端部分に設置される比較的小型の分岐箱です。

つまり、チャンバーが“空気を集める装置”であるのに対し、チャンバーボックスは“空気を分ける装置”という違いがあります。

チャンバーボックス＝空気の分配・静圧安定のための末端装置として理解しておきましょう。

空調設備における位置づけ

空調システムは、空調機 → ダクト → チャンバーボックス → 吹き出し口という順に構成されています。

チャンバーボックスがあることで、空気の勢いを一定に保ちながら、各部屋やエリアに均等な風量を届けることができます。

また、吹き出し口からの騒音を抑える静圧効果もあり、室内環境を快適に保つうえで重要です。

空気の安定・静音・効率化を実現するための要となる部品といえます。

どんな場面で使われるのか

チャンバーボックスは、オフィスビルや商業施設の天井裏、工場や倉庫の換気システムなどに設置されます。

特に、複数の吹き出し口を持つ大空間や、騒音を抑えたい場所では欠かせません。

また、防音型・耐湿型など特殊環境向けの製品も多く、用途に応じて最適なタイプが選ばれます。

建物ごとの環境や用途に合わせてカスタマイズできる柔軟性もチャンバーボックスの魅力です。

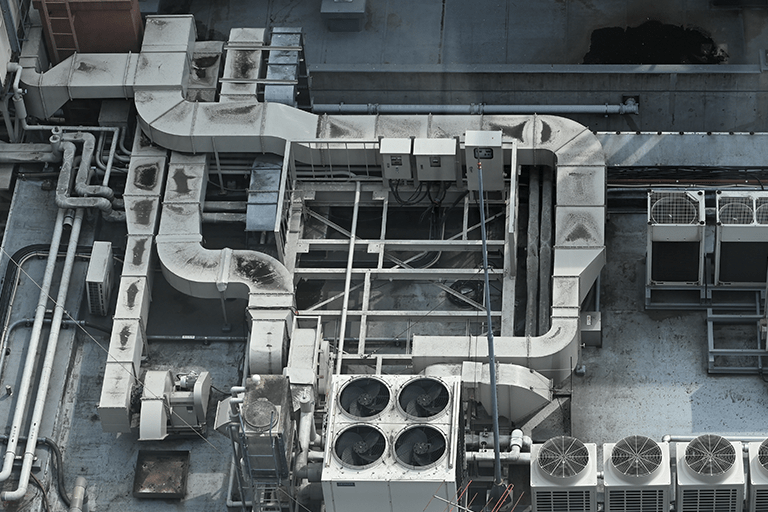

チャンバーボックスの仕組みと構造

チャンバーボックスの内部は一見シンプルですが、空気の流れを整えるための工夫が多く詰まっています。

構造を理解することで、どのようにして空調効率や静音性が保たれているのかを把握できます。

内部構造と空気の流れ

チャンバーボックスは、ダクトから送られた空気をいったんためて圧力を均一にし、吹き出し口にスムーズに流す仕組みになっています。

内部では空気の乱流を防ぐために仕切り板や導流板が設けられ、空気が偏らないように設計されています。

これにより、すべての吹き出し口から一定の風量で空気が出るようになり、室内の温度ムラを防ぎます。

静圧を安定させて空気を均一に分配することがチャンバーボックスの大きな役割です。

制気・静圧・吸音のメカニズム

チャンバーボックス内部では、空気の勢いを抑えて流れを整える「制気」の働きが行われています。

この制気構造により、ダクト内の高い圧力をやわらげ、吹き出し口からの風が安定します。

また、防音材や吸音構造を備えたタイプもあり、空気の流れによって発生する騒音を大幅に軽減します。

制気と吸音を両立させることで、快適な空調環境を実現しているのです。

材質による違い（ステンレス・ガルバリウム・亜鉛など）

チャンバーボックスの材質には主にステンレス、ガルバリウム鋼板、亜鉛メッキ鋼板などが使用されます。

ステンレス製は耐久性と防錆性に優れ、厨房や高湿度環境に適しています。

ガルバリウム鋼板は軽量でコストパフォーマンスに優れ、一般的なオフィスや住宅に多く採用されています。

一方、亜鉛メッキ鋼板は加工性が高く、特注形状にも対応しやすいのが特徴です。

使用環境やコスト、耐久性のバランスを考慮して材質を選ぶことが大切です。

現場条件に合った材質選定が、長期的な性能維持の鍵となります。

設計・図面でのポイント

チャンバーボックスは空調設計において、風量バランスや静圧管理を左右する重要な要素です。

設計段階で図面配置や寸法を正確に検討しないと、施工後に風量不均一や騒音トラブルが起こることがあります。

ここでは、図面設計時に押さえておくべき基本的なポイントを整理します。

図面記号と配置の基本ルール

チャンバーボックスは図面上で「CB」や「CH-BOX」と表記されることが一般的です。

吹き出し口や吸い込み口の直前に配置し、空調機からのダクトラインの末端に接続します。

配置時には以下の点を確認しましょう。

• ダクトの流れに対して直角ではなく、できるだけ滑らかに接続する
• メンテナンススペース（点検口）を確保する
• 吹き出し口までの距離を均一にすることで風量バランスを維持する
• 天井裏に吊る場合は、梁やダクトと干渉しないようレベル調整を行う

設置位置と流路バランスの両立が、空調効率を左右します。

寸法・サイズの決め方と設置位置の考え方

チャンバーボックスの寸法は、接続するダクト径や風量条件に応じて決めます。

一般的な設計目安を以下の表にまとめました。

設置位置は吹き出し口のすぐ上が基本ですが、天井高や照明器具との干渉を考慮して微調整します。

図面段階で寸法と設置スペースを確保しておくと、施工時の手戻りを防げます。

保温工事・板金加工の注意点

チャンバーボックスの外側には結露防止や省エネのために保温工事を行うのが一般的です。

特に冷房用のダクトに接続する場合は、外気との温度差で結露しやすくなるため注意が必要です。

以下の点を意識すると仕上がりの品質が安定します。

• 保温材の継ぎ目をしっかり密閉し、空気漏れを防ぐ
• 板金仕上げは防錆処理を施し、耐久性を確保する
• 施工後の点検時に異音や風量不均一がないか確認する

設計・施工・保温が一体で考えられてこそ、安定した空調性能が実現します。

チャンバーボックスの種類と性能比較

チャンバーボックスには使用環境や目的に応じてさまざまな種類があります。

防音性を重視したタイプや、湿気・油分に強いタイプなど、現場条件に合わせて選定することが大切です。

ここでは代表的なタイプとその特徴を比較してみましょう。

選定の目安と性能を見極めるポイント

チャンバーボックスを選ぶ際は、価格や形状だけでなく、メンテナンス性や耐久性も重視する必要があります。

以下の観点を確認すると、設計・施工後のトラブルを防ぐことができます。

• 空気流量・静圧条件に適合しているか
• 清掃や点検が容易な構造か
• 設置環境（湿度・温度・油分）に適した材質か
• 防音・断熱性能が必要な場所かどうか

また、形状やダクト接続部の寸法を事前に確認しておくことで、施工時の加工手間を減らすことができます。

価格相場とコストを左右する要素

価格はサイズ・材質・オプション（吸音材、防湿加工など）によって変動します。

おおよその目安は次のとおりです。

• 小型（300×300mm前後）：約2〜3万円
• 中型（450×450mm前後）：約3〜4万円
• 大型（600mm以上）：約5万円前後〜

さらに、施工費や保温処理費を含めると総コストは製品価格の1.5〜2倍程度が目安です。

性能・設置環境・保守コストを総合的に考慮して選定することが重要です。

まとめ

チャンバーボックスは、空調設備における空気の流れと静圧を安定させる重要な部品です。

正しい設計・施工・保温処理を行うことで、風量バランスや静音性が向上し、空調全体の効率が高まります。

用途に合ったタイプと材質を選定し、定期的な点検を続けることが長寿命化のポイントです。

快適で安全な空調環境は、チャンバーボックスの確実な設計と施工から始まります。
